В тоннеле здания основного накопителя ЦКП «СКИФ» начат монтаж оборудования накопительного кольца — ключевого элемента ускорительно-накопительного комплекса, где рождается синхротронное излучение. Всего специалистам Института ядерной физики им. Г. И. Будкера СО РАН предстоит собрать кольцо периметром 476 метров, состоящее 112 «звеньев» — гирдеров (каждый длиной от 3 до 4,5 метров). Предполагается, что монтаж оборудования займет около месяца.

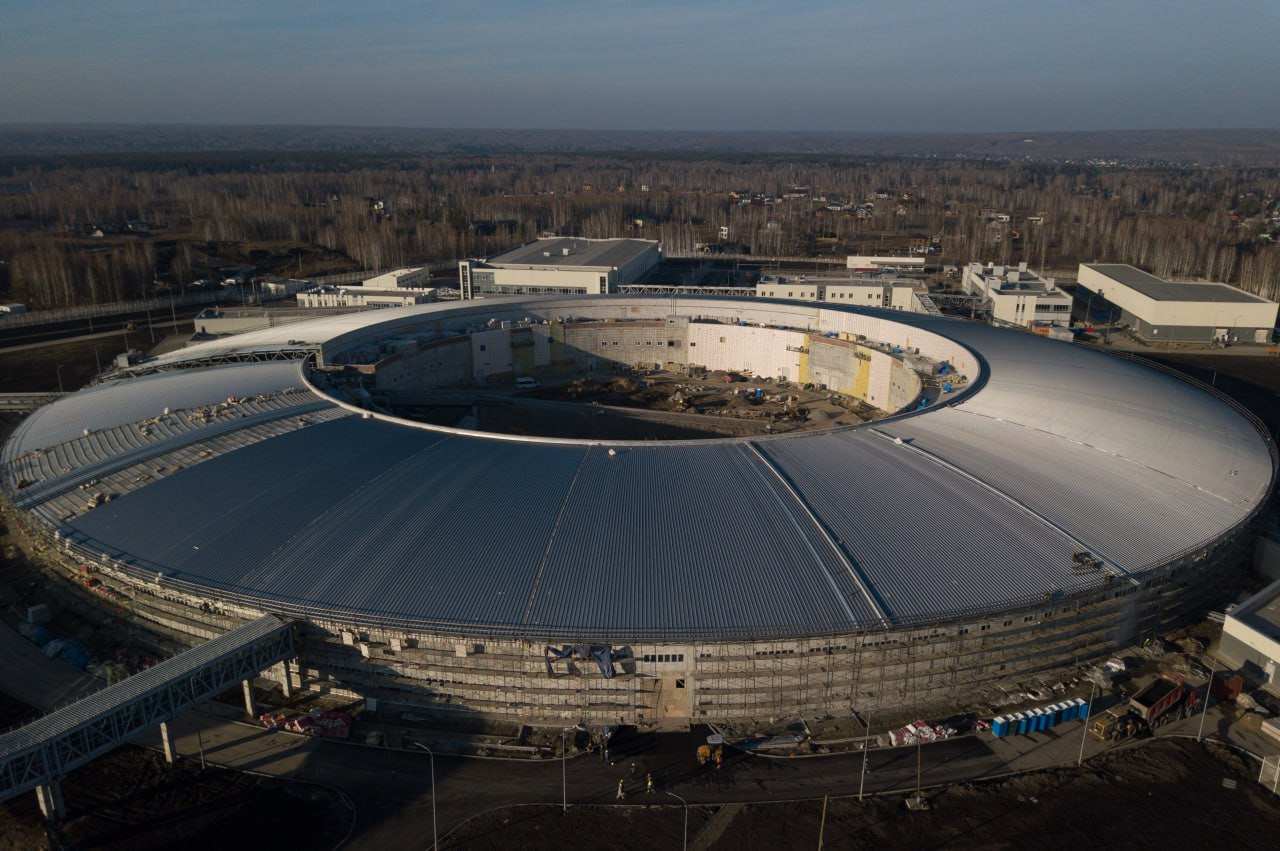

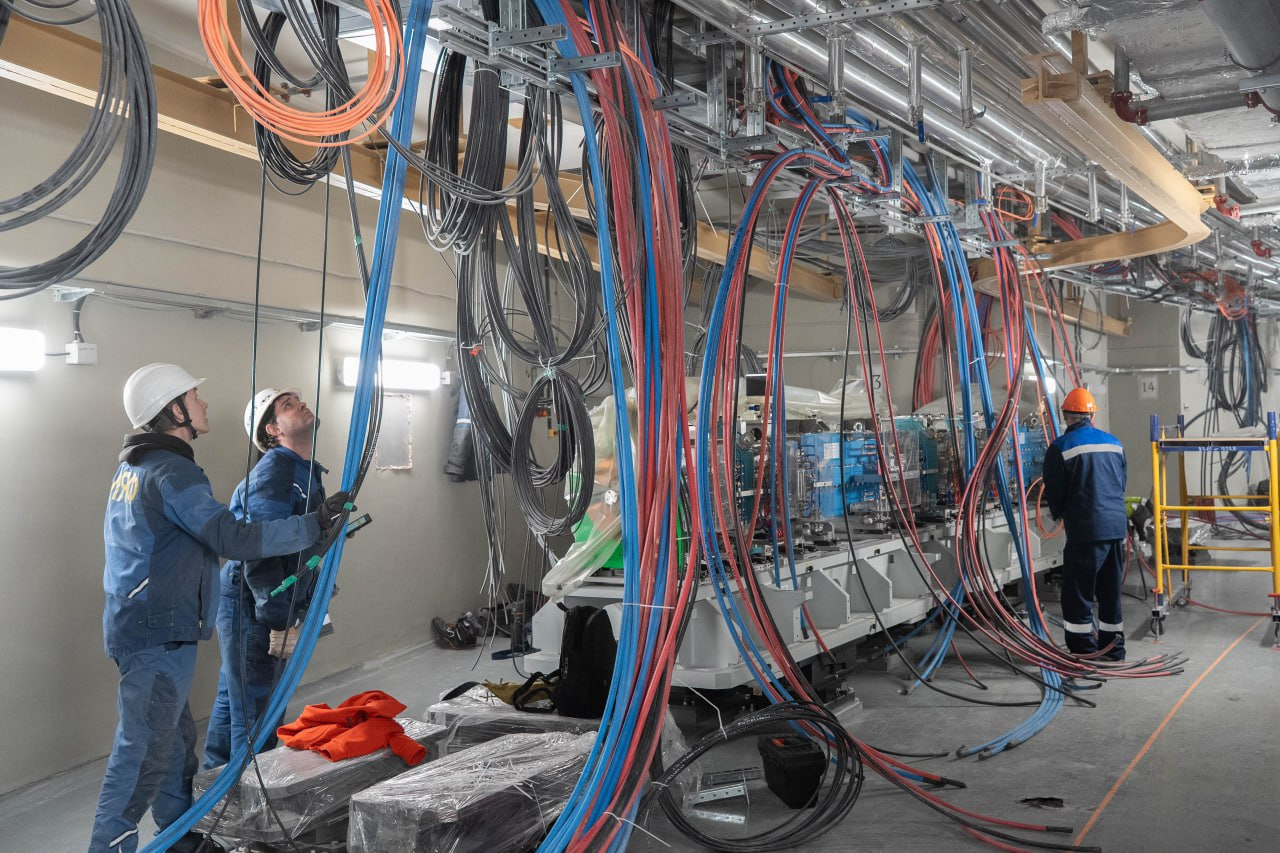

Здание накопителя — самое большое и сложное здание комплекса площадью более 44 тыс. квадратных метров — имеет форму кольца. Внутри расположен специально спроектированный тоннель, оснащенный термостабилизацией на уровне ±0.1°C, системой пожарной и радиационной безопасности, в котором устанавливается оборудование накопительного кольца. Также в здании находится сервисная зона, где стоят источники питания оборудования, офисные помещения и экспериментальный зал, в котором располагаются помещения экспериментальных станций.
Ускорительно-накопительный комплекс СКИФ состоит из трех технологических комплексов — линейный ускоритель, где электронный пучок рождается и получает первоначальное ускорение, бустерный синхротрон, где он достигает проектной энергии 3 ГэВ и накопительное кольцо, где, проходя через магнитное поле поворотных магнитов или специальных устройств генерации (вигглеров и ондуляторов), электронный пучок генерирует синхротронное излучение (СИ).
«Мы вышли на финишную прямую запуска источника синхротронного излучения «СКИФ»: после сборки и отладки оборудования накопителя будет готов к работе весь ускорительный комплекс. Планируем, что в первой декаде декабря все сегменты кольца займут свои места в тоннеле, и специалисты начнут работу по перепуску пучка из бустерного синхротрона в накопитель», — рассказал директор ЦКП «СКИФ» Евгений Левичев.

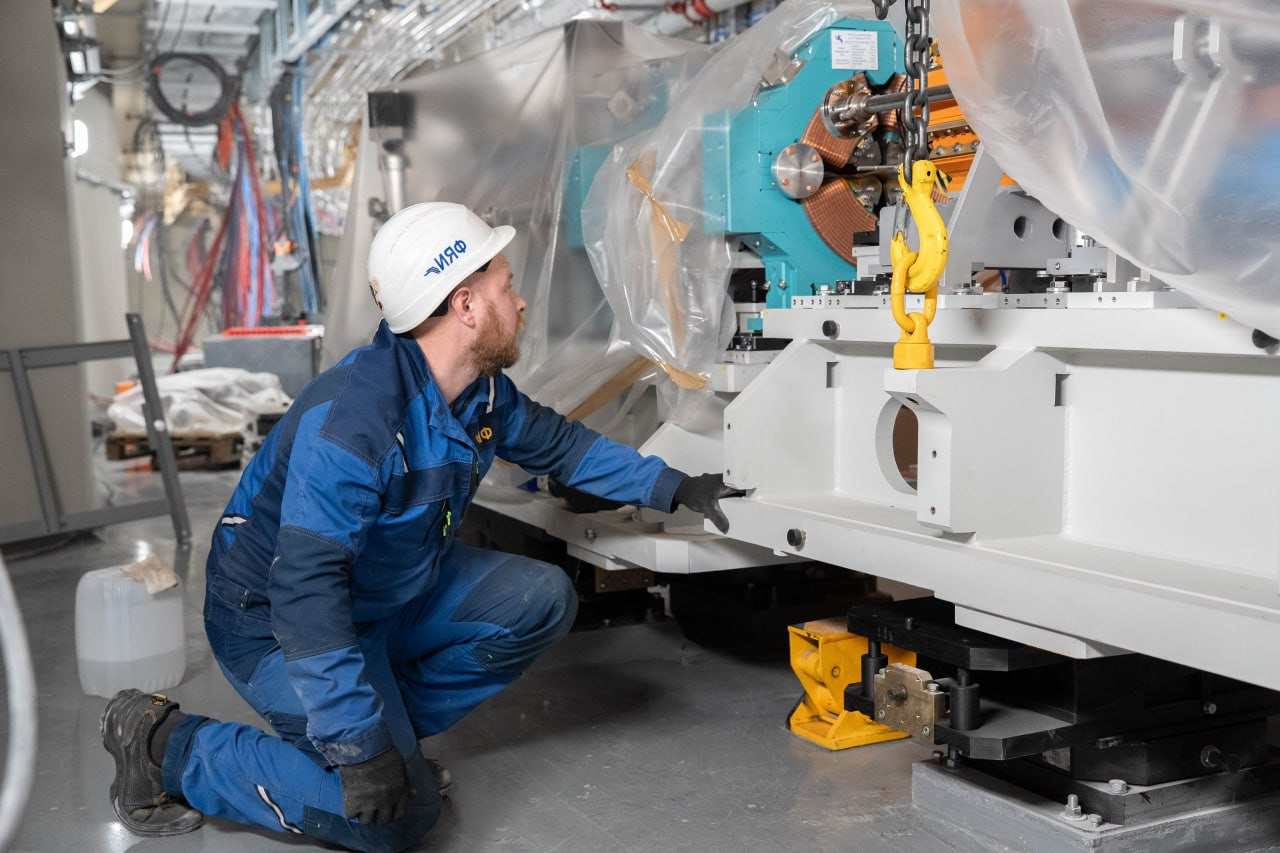

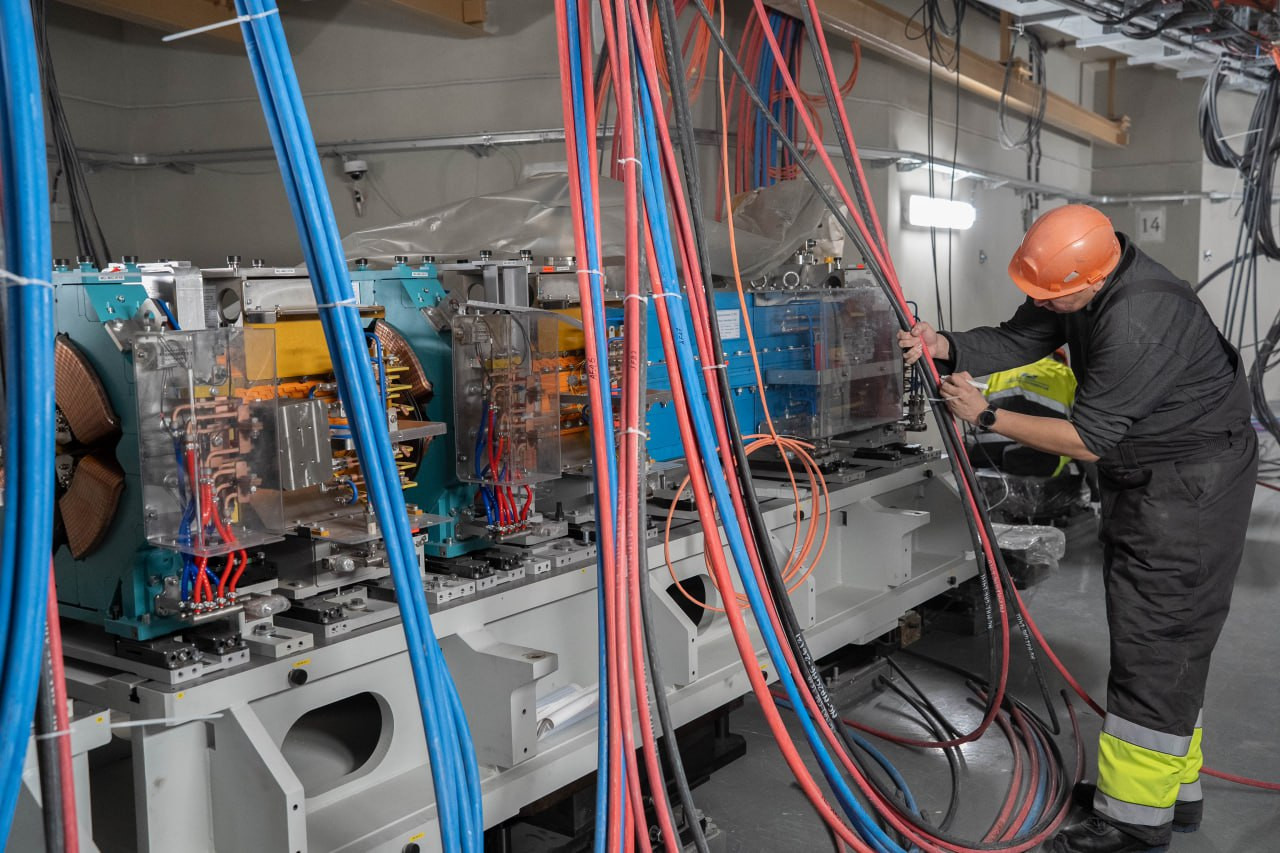

Накопитель состоит из нескольких тысяч магнитных, вакуумных и высокочастотных элементов, установленных на специальные подставки — гирдеры. Для того чтобы пучок был стабилен, соответствовал заявленным параметрам и циркулировал по заданной орбите в течение нескольких часов, к выставке элементов оборудования предъявляются высокие требования. Поверхность гирдеров практически идеально плоская (неровности в пределах 50 микрометров, это толщина волоса ребенка), а точность положения элементов друг относительно друга — в пределах 30 микрометров.

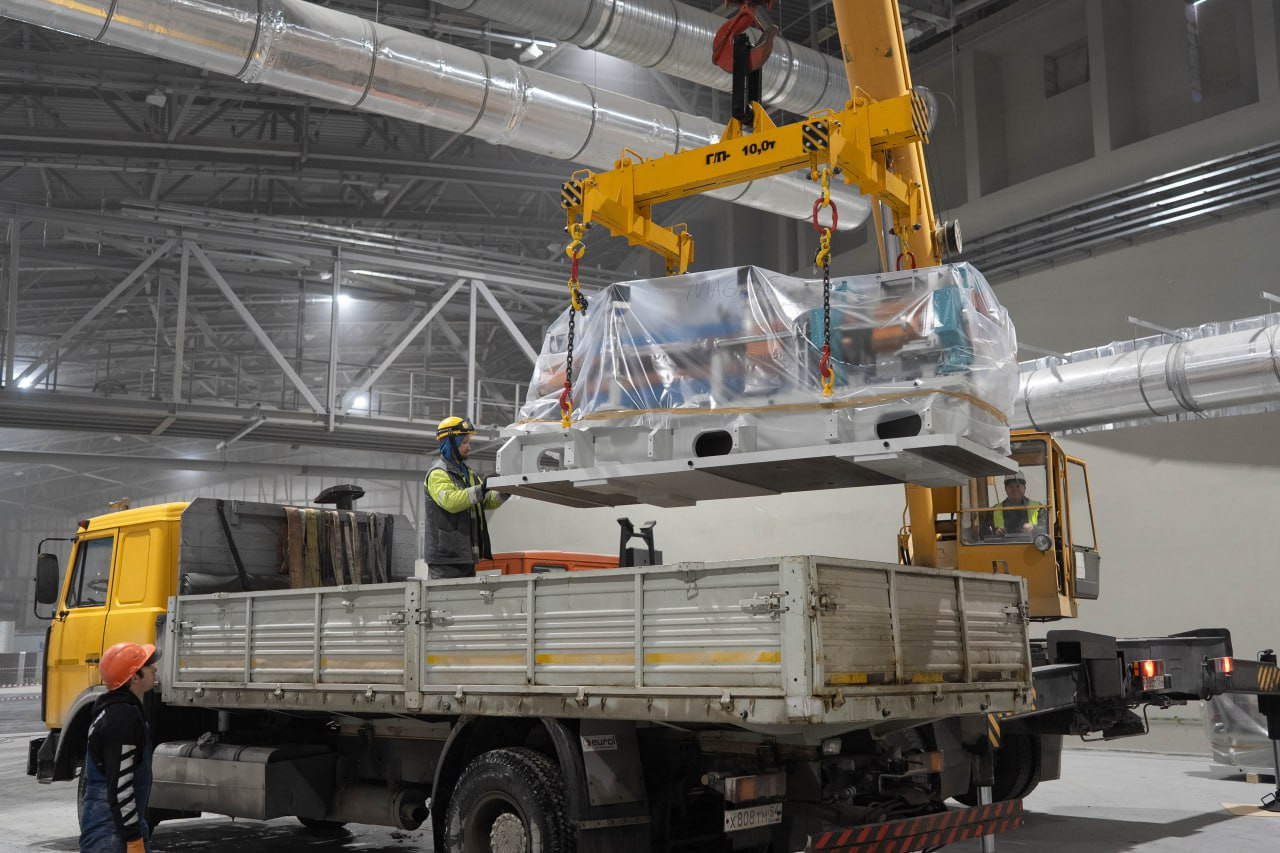

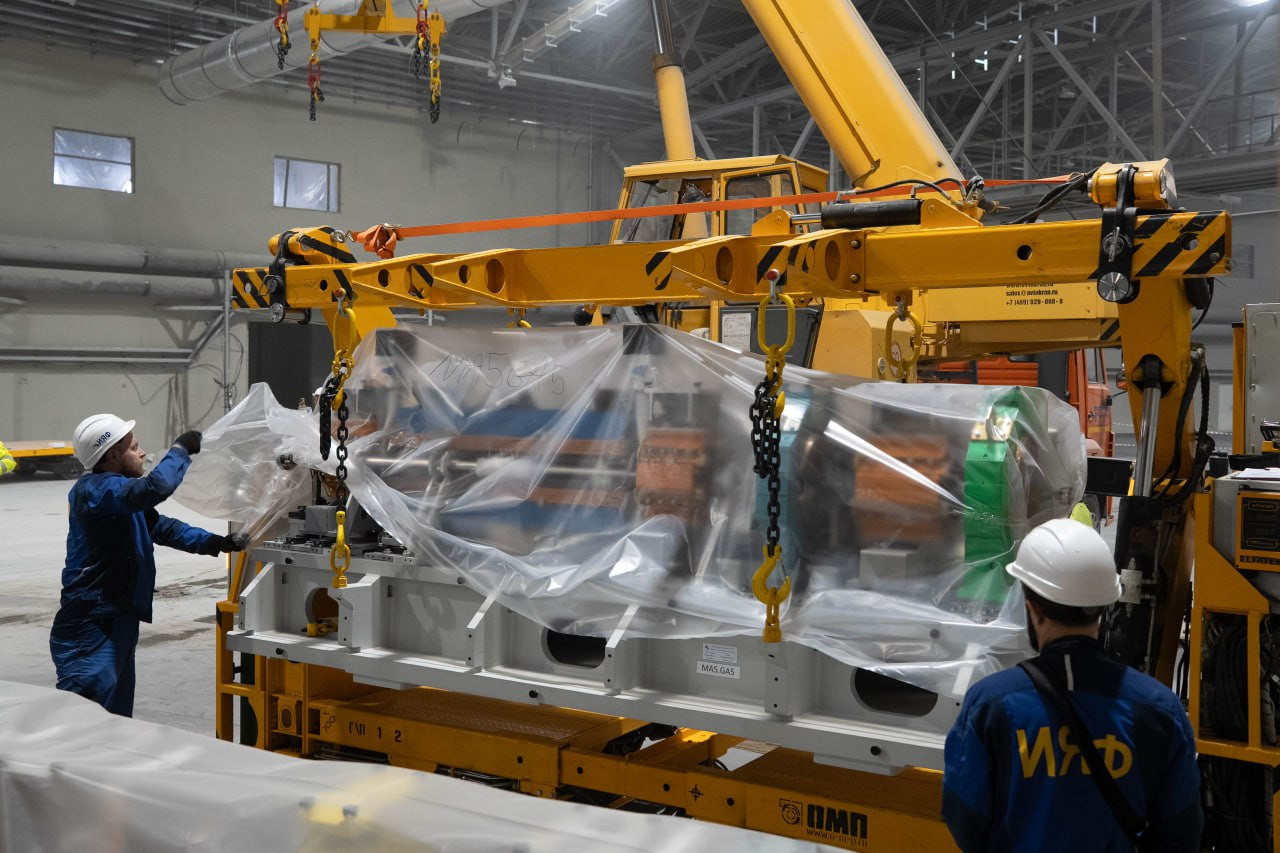

Один гирдер с оборудованием весит порядка 10 тонн, поэтому от места сборки — корпуса стендов и испытаний (КСИ) — в здание накопителя сегменты кольца доставляет грузовой автомобиль, по тоннелю оборудование перевозит специальный «умный» тягач — беспилотная грузовая тележка.
Зал КСИ для сборки гирдеров накопителя оборудован системой термостабилизации, а с соседними помещениями он соединен через промежуточные шлюзы. Это необходимо для соблюдения жестких требований к точности выставки элементов, требующих температурной стабильности оборудования и всего помещения на уровне ±0.1°C. Для подготовки к сборке элементов вакуумной системы в КСИ также оборудованы специальные чистые помещения, где проводится финальное очищение камер от частичек пыли и молекул остаточных газов, которые могут помешать достичь параметров глубокого вакуума.
